Il s'agit des cinq boitiers alignés
dans le cokpit.
1. Le répétiteur
du GPS,
3.
Le loch : nous indique la vitesse d'Ataram.
Le boitier est relié à une petite roulette située
sur la coque sous la ligne de flottaison. Plus le bateau va vite
plus le roulette tourne rapidement. L'inconvénient de ce système
est que la vitesse de la roulette est influencée par le courant.
Si le bateau avance contre le courant, la roulette tournera exagérément
vite, et indiquera une vitesse surévaluée. Inversément,
lorsque qu'Ataram avance avec le courant, les indications données
par le loch sont pessimistes,
Grâçe à la girouette et au loch, le VMG connaît à tout moment la vitesse du bateau et son cap par rapport au vent et est à même de calculer le meilleur compromis, ni trop près du vent (car la bateau n'avance plus assez vite) ni trop loin (trop de distance à parcourir). Il l'exprime en vitesse du bateau sur le cap au vent, que l'on appelle le "gain au vent". Au barreur d'obtenir le meilleur chiffre. Notre centrale de navigation est une Autohelm
|

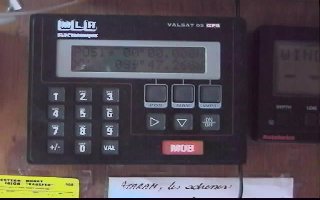

Le GPS (Global positioning system) nous permet
de nous situer de manière extrèmement précise où
que nous nous trouvions (la marge d'erreur des indications données
est d'environ 100 m), en nous indiquant notre longitude et notre latitude.
C'est un MLR, Valsat 02 |

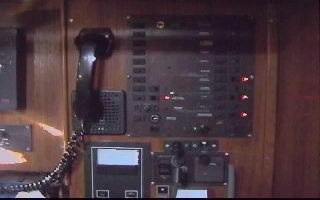

Le tableau électrique regroupe la
plupart des interrupteurs du bateau.
C'est là que nous allumons entre autre les feux de mât, de navigation, la centrale de navigation ou encore les pompes électriques nécessaires à vider de temps à autre les fonds. On trouve en outre sur le panneau électrique les jauges de niveau d'eau et de l'état des batteries. |

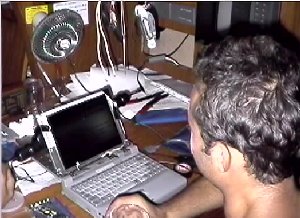

C'est un peu l'âme de notre site. Celui que nous avions embarqué dans les Antilles nous a lâché un peu avant notre arrivée à Panama (la photo vous montre l'écran en phase de survie, grâce à une réparation de fortune). Nous avons dû attendre Tahiti pour recevoir le second. Ce sont tous les deux des ordinateurs portables, dont on se sert généralement assis à la table à carte. Lorsqu'Ataram nous secoue trop, on le range précautionneusement dans une valise antichocs. Tous deux nous ont été fourni à des prix bradés par Toshiba Belgique grâce à la gentille Nathalie. |

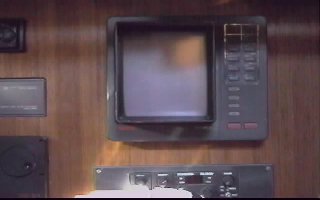

Le radar nous permet de visualiser sur un
écran les obstacles qui nous entourent (autre bateau, relief terrestre
...)Il ne "voit" pas beaucoup plus loin que l'oeil humain mais a l'avantage
de voir ce que l'oeil ne peut voir la nuit et dans les conditions de visibilité
médiocres.
L'écran, relié à l'émetteur installé à mi hauteur du mât, est installé à la table à carte, PRINCIPE DE FONCTIONNEMENT : Le principe est simple, c'est celui de l'écho. Le radar envoie des impulsions électromagnétiques qui se propagent dans l'air. Si une impulsion rencontre un obstacle, elle est réfléchie, revient sur le récepteur, se concrétise par un écho (point de couleur) sur l'écran, indiquant à l'utilisateur la présence d'un obstacle. Sachant que les implusions émises par le radar se déplacent à la vitesse 300.000 km par seconde, il est facile, en mesurant le temps écoulé entre l'émission de l'impulsion et sa réception, d'obtenir la distance de l'obstacle. Comme l'antenne tourne sur 360° l'écran radar reproduit l'environnement du bateau. Notre radar est un Apelco AR 16 |

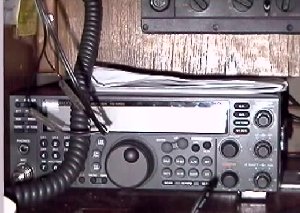

Cette radio, que nous avons installée
à Tahiti nous permet de recevoir et d'émettre dans une très
large gamme d'onde. C'est grâçe à elle que nous
pouvons recevoir des bulletins météo à peu près
partout dans le monde et que nous pouvons dialoguer avec d'autres voiliers,
naviguant parfois à des milliers de Km de nous.
Elle nous donne entre autre la possibilité de lancer un message de détresse sur une fréquence de détresse internationale en cas de problème majeur. C'est une Kenwood TS-570 D |
Grâçe
à lui (et notre provider, SAIT
Radio Holland, merci Serge !), nous pouvons téléphoner
ou envoyer des E-Mails à peu près où que nous soyons
(Certaines zone du globe, telles que le milieu du Pacifique et les zones
proches des pôles ne sont pas couverte par les satellites qui transmettent
nos informations).
Le gros carré gris que vous voyez sur la photo est l'antenne de notre téléphone, que nous positionnons à l'extérieur à chaque utilisation. C'est un Thrane and thrane. |
